Architecture distribuée redondante
Fonctionnement
L’architecture distribuée redondante consiste à avoir deux types d’entités :
- Le serveur central qui centralise les informations de supervision
- Un ou plusieurs serveurs satellites qui sont chargés de la supervision des équipements
Afin d’assurer une redondance, le serveur central est répliqué à l’identique.
Les serveurs centraux regroupent les éléments suivants :
- L’interface web de Centreon
- Le moteur de supervision
- Le broker
- Les bases de données (MySQL + RRD)
Le serveur satellite contient les éléments suivants :
- Le moteur de supervision
- Le module de broker qui permet l’envoi des informations de supervision vers le serveur central
Cette architecture a plusieurs intérêts :
- Elle permet la répartition de la charge de supervision entre plusieurs serveurs de supervision
- Isolation des flux réseaux : si votre infrastructure de supervision est chargée de superviser une DMZ, il est plus simple (et sécurisant) de placer un serveur satellite sur le réseau DMZ
- Avoir une redondance au niveau des serveurs Centraux, si un serveur central tombe alors le second serveur central existe toujours et permet d’assurer une continuité de service

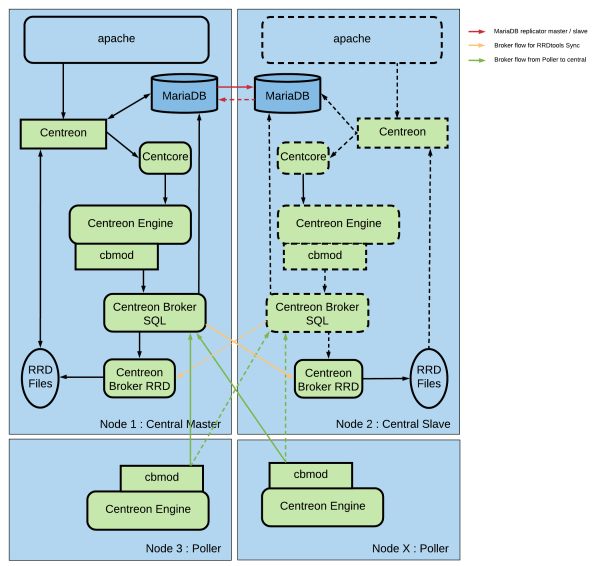

Schéma d'architecture
Le schéma ci-dessous résume le fonctionnement de l’architecture :
